Uitgebreide Uitleg van Walther's Wet in Faciesanalyse

Introductie en Context

Faciesanalyse onderzoekt de karakteristieken van gesteentelichamen om de oorspronkelijke afzettingsomgevingen en de dynamiek van sedimentaire processen te reconstrueren. Een sleutelaspect in deze analyse is het idee dat als we een verticale opeenvolging van gesteenten uit een boorkern observeren, dit een afspiegeling is van laterale, oorspronkelijke afzettingsomgevingen. Johannes Walther formuleerde in 1894 wat bekend staat als Walther's Wet. Deze wet luidt:

“De diverse afzettingen van hetzelfde faciesgebied, en de gesteenten van verschillende faciesgebieden, werden lateraal naast elkaar gevormd. We kunnen alleen die facies en faciesgebieden in een verticale opeenvolging vinden die vandaag de dag lateraal naast elkaar kunnen worden waargenomen.”

Simpel gezegd betekent dit dat de verticale volgorde, die we in de geologische kolom terugvinden, een record is van de migratie van afzettingsomgevingen door de tijd heen. We gaan kijken hoe deze wet werkt, welke aannames gemaakt worden en hoe dit model gebruikt wordt om een driedimensionaal beeld van de ondergrond te construeren met slechts 1D-data, zoals een boorkern.

Conceptuele Uitleg van Walther's Wet

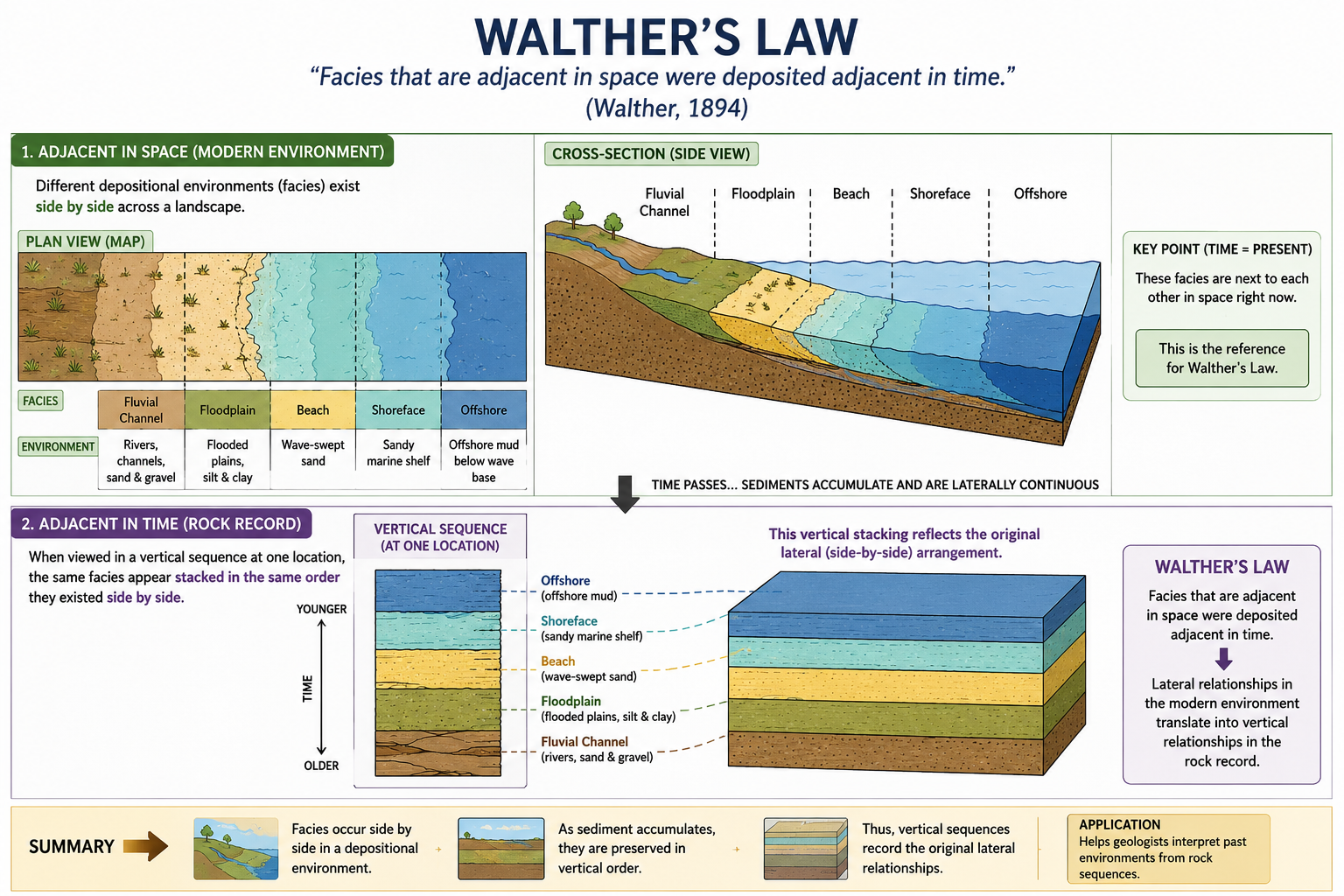

Walther's Wet is fundamenteel voor begrip van sedimentaire facies en sequentiestratigrafie. De wet stelt dat als twee of meer sedimentaire facies lateraal aan elkaar grenzen in een moderne omgeving, deze facies in de verticale opeenvolging behouden blijven als gevolg van de opeenvolgende migratie van het depositiesysteem. Bijvoorbeeld, als een kustlijn zeewaarts uitbouwt (regressie), dan zal een boorkern een verticale sequentie onthullen die verloopt van diepere offshore deposities naar ondiepere strandafzettingen. De sequentie weerspiegelt in wezen de oorspronkelijke laterale relatie van deze verschillende deposities.

Belangrijke punten:

• Lateral Continuïteit: Hierbij gaat men ervan uit dat sedimentaire afzettingen oorspronkelijk een lateraal doorlopend karakter hebben. Dat wil zeggen, de eigenschappen van een bepaald faciesgebied liggen naast een aangrenzend faciesgebied.
• Verticale Opeenvolging als Migratie: De overgang in de verticale kolom vertegenwoordigt de voortschrijdende migratie van het depositiesysteem, vaak gerelateerd aan zeespiegelveranderingen of andere omgevingsveranderingen.
• Voorwaardelijke Interpretatie: Walther’s Wet geldt vooral voor conforme sedimentaire afzettingen, waar er geen significante onderbrekingen of onconformiteiten zijn; in gevallen waarin erosie of hiatus aanwezig is, moet extra aandacht worden besteed.

Stel je voor dat we een boorkern analyseren waar de onderste laag bestaat uit een modderachtige kleisteen (Facies A), daarboven siltsteen met golfribbels (Facies B), gevolgd door een fijnkorrelige, goed gesorteerde zandsteen met cross-bedding (Facies C), en als bovenste laag een kanaalafzetting (Facies D) bedekt met een koollaag (Facies E). Volgens Walther’s Wet moeten deze facies oorspronkelijk lateraal naast elkaar hebben bestaan. De verticale afwisseling geeft zo een verhaal weer van de zeewaartse migratie en afname van de energie van het depositiesysteem in de tijd.

Gedetailleerde Uitleg van de Faciesovergangen

Om de toepassing van Walther's Wet verder te illustreren, bekijken we een voorbeeld. Neem een scenario waarbij:

1. Facies A: Offshore transitie of prodelta-omgeving met een donkere, gelamineerde kleisteen.
2. Facies B: Distale Lower Shoreface, waar energie nog voldoende is om silt en fijne zandige sedimenten af te zetten.
3. Facies C: Proximale Lower Shoreface, gekenmerkt door goed gesorteerd zand en kenmerkende cross-bedding.
4. Facies D: Upper Shoreface of foreshore, waar hoge energie in de brandingzone duidt op medium-korrelige zandsteen.
5. Facies E: Kustmoeras, wat de landinwaartse omgeving aanduidt.

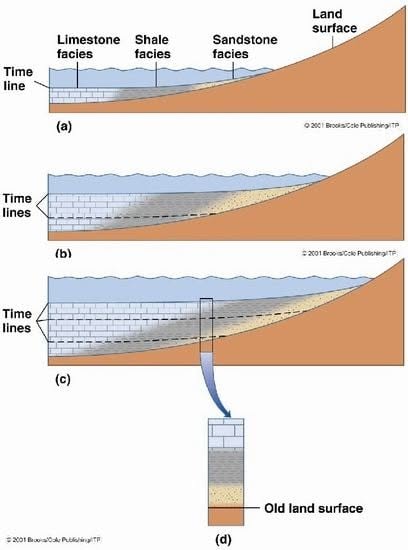

Deze verticale opeenvolging kan als volgt worden geïnterpreteerd: Tijdens een regressie (wanneer de kustlijn zeewaarts beweegt) ontwikkelt zich een sequentie van omgevingen, beginnend bij de diepere offshore deposities en eindigend in landafgezette kustmoerassen. De oorspronkelijke facies waren lateraal naast elkaar te vinden en met de tijd heeft de migratie een verticale opeenvolging gecreëerd.

Vervolgens gebruiken geologen dit principe om op basis van één boorkern een 3D-beeld van de ondergrond te maken. Door de laterale continuïteit in hedendaagse afzettingen waar te nemen, kunnen zij de horizontale grenzen afleiden van potentiële reservoirunits. Deze benadering is van groot belang in de exploratie van olie en gas, waar een gedetailleerd begrip van de geometrie en connectiviteit van afzettingsomgevingen een directe invloed heeft op de economische haalbaarheid van een reservoir.

Mathematische en Conceptuele Manipulaties Binnen Walther's Wet

Hoewel Walther's Wet primair een conceptueel principe is, komt er ook een bepaalde "wiskundigheid" kijken bij de interpretatie van faciesovergangen. Laten we enkele conceptuele manipulaties nader bekijken:

Beschouw de verticale sequentie als een functie $f(z)$, waarbij $z$ de verticale as (tijd of diepte) representeert. Elk interval $[z\_i,\; z\_j]$ correspondeert met een specifiek faciesgebied. De laterale continuïteit kan worden gemodelleerd door een transformatie $T$ die de verticale sequentie omzet in een laterale kaart:

f(z) → T[f(z)] = L(x,y)

Hier geeft L(x,y) de laterale distributie van facies aan. Een belangrijke aanname bij deze benadering is dat de sedimentaire processen conform en continu zijn. Wanneer we de overgang van Facies A naar Facies B observeren, interpreteren we dit als een gradiënt in sedimentaire energie. Als we de energie $E$ als functie van de afstand van de kust definiëren ($E\; =\; E(x)$), dan kan de verticale afname in energie worden verbonden met een laterale verandering, wat weer gekoppeld wordt aan de sedimentaire structuren.

Daarnaast kan men bij sequentieanalyse concepten uit de differentiaalrekening toepassen: de afgeleide $df/dz$ geeft de snelheid van faciesverandering weer. Een steile afgeleide duidt op een snelle verandering in depositiesysteem (mogelijk tijdens een abrupte zeespiegelstijging of -daling) terwijl een zachte afgeleide wijst op een continue migratie. Deze benadering bevestigt dat de verticale sequentie een record is van de dynamiek van de sedimentaire omgeving.

De conceptuele spreiding van facies als een functie van de depositiestructuur maakt mogelijk dat geologen gebruik maken van regressiemodellen. Bij een regressie kan bijvoorbeeld een kustlijn achteruitgaan en een verticale overgang veroorzaken van strandzand naar modderige afzettingen. Dit proces wordt in de verticale sequentie geprojecteerd, waardoor de laterale relatie in de tijd bewaard blijft.

Samenvattend wordt de wiskundige benadering van Walther's Wet vaak geïllustreerd met grafische modellen en diagrammen, waarbij de energie- en sedimentparameters worden afgebeeld door continue functies. Dit maakt het mogelijk om, zelfs bij beperkte 1D-data, hypothesen te ontwikkelen over het 3D distributiepatroon van de ondergrondse afzettingsomgevingen.

Praktische Toepassing in Faciesanalyse

De praktische implicaties van Walther's Wet zijn bijzonder relevant in petroleumexploratie. Wanneer een boorkern wordt verkregen, kan de geoloog de overgang van verschillende facies interpreteren en aan de hand daarvan voorspellingen doen over waar de reservoirzandlichamen zich lateraal uitbreiden. Organisaties maken vervolgens gebruik van geavanceerde sequentiestratigrafische modellen om de ondergrond in kaart te brengen. Deze modellen koppelen de verticale sequenties aan laterale afzettingsomgevingen wat leidt tot een optimaal begrip van de ruimtelijke distributie van reservoir-, bron- en sealgesteenten.

Het model legt uit hoe een verticale opeenvolging, zoals die welke begint in een prodelta (Facies A) en overgaat naar hogere energie facies in de kustzone (Facies D), direct gekoppeld kan worden aan laterale afzettingsgebieden. Dit geeft de geoloog de mogelijkheid om potentiële "hotspots" te identificeren waar reservoirkwaliteit het beste is. Indien men de laterale correlatie tussen boorputten kan oplossen, kan men ook potentiële seismische reflecties en geologische structuren aan de oppervlakte voorspellen en zo het prospectieve gebied verder verfijnen.

Vanuit een educatief standpunt illustreert Walther's Wet het belang van nauwkeurige faciesinterpretatie en de samenhang tussen verticale en laterale processen. Het benadrukt hoe dynamische sedimentaire omgevingen veranderen over de tijd, waarbij elke laag een momentopname is van die specifieke omgevingsconditie, maar tegelijkertijd samen een verhaal vertelt over evoluties in zeespiegel, sedimentaanvoer en energie.

Conclusie

Walther's Wet vormt een fundamentele bouwsteen in de sedimentologie en faciesanalyse. Het principe dat verticale faciesovergangen een direct resultaat zijn van laterale afzettingsmigraties, biedt een krachtig raamwerk voor de reconstructie van oorspronkelijke depositiesystemen. Het idee dat we van 1D boorkerninformatie een 3D beeld van de ondergrond kunnen afleiden, heeft de exploratie van olie, gas en waterbronnen wezenlijk verbetert.

Door de combinatie van conceptuele inzichten, grafische representaties en, indien mogelijk, wiskundige benaderingen zoals differentiëren van faciesovergangen, kunnen geologen nu nauwkeuriger voorspellen waar de beste reservoirunits zich bevinden. Dit heeft geleid tot effectievere exploratietechnieken en een dieper begrip van de interacties tussen sedimentaire processen en de uiteindelijke afzettingsstructuur.

In het kort geldt:
Verticale opeenvolging ≈ Laterale continuïteit,
en dit herinnert ons eraan dat elke laag in de geologische kolom niet geïsoleerd is, maar een onderdeel vormt van een groter, dynamisch depositiesysteem dat door de tijd heen evolueert.

Deze uitleg onderstreept dat door het bestuderen van facies en de toepassing van Walther's Wet, we niet alleen de geschiedenis van een sedimentair bekken begrijpen, maar ook waardevolle voorspellende hulpmiddelen in handen hebben voor de exploratie van natuurlijke hulpbronnen.

Samenvatting

• Walther's Wet stelt dat verticale faciesovergangen optreden als gevolg van laterale migratie van afzettingsomgevingen.
• De wet gaat uit van de veronderstelling van laterale continuïteit in conform sedimentaire systemen.
• De verticale sequentie van facies geeft informatie over de dynamiek van sedimentaire energie en depositiesystemen.
• Mathematische benaderingen, zoals het differentiëren van de functie $f(z)$, kunnen inzicht geven in de snelheid van faciesverandering.
• Praktisch gezien helpt deze wet bij het construeren van 3D modellen van reservoir-structuren op basis van 1D boorkern data.
